系统总述

多效蒸发系统（Multiple Effect Distillation，简称：MED）是利用水在不同压力其沸腾温度不同这一原理来设计。在多效蒸发系统中，加热蒸汽进入蒸发系统的第一效，第一效产生的二次蒸汽进入第二效，作为第二效的加热蒸汽，如此往下，最末效的二次蒸汽引入一个冷凝器，用外供冷却水将其冷凝，通过对蒸汽的多次利用，达到了节约能耗的效果。

系统特点

（1）蒸汽驱动；

（2）吨水蒸发量耗电可低至1.7度电；

（3）效数越多蒸汽消耗量越少，GOR（造水比即蒸发水量与所消耗的蒸汽量的比）可高至5-10，对于一般废水处理或工业应用，效数多为2-5效；

（4）可卧管或立管形式，各有长处，视原水特性而定；

（5）全自动在线清洗，清洗维护方便；

（6）全自动控制，自动化程度高，操作简便，可实现无人值守；

（7）可选用不同的材质，包括高级不锈钢系列、钛等有效防止材料腐蚀；

（8）汽液分离面积大，分离高度高，可保障蒸馏水水质；

（9）循环水扬程较低，电耗较少；

（10）热井水量少，液位的变化提供稳定的控制点；

（11）系统占地面积少；

（12）维修、保养量少，使用寿命超过20年。

工艺流程图

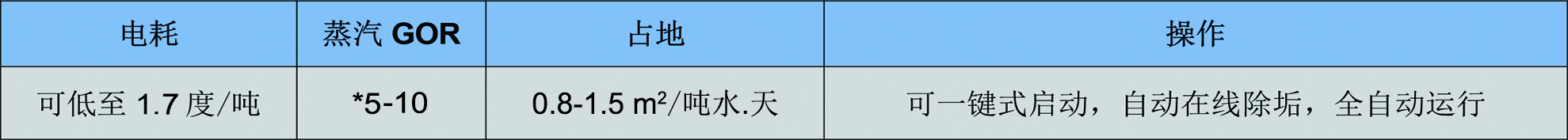

主要技术性能指标
*对于不同的应用和客户要求（沸点上升程度不同），蒸汽量稍有变化。
